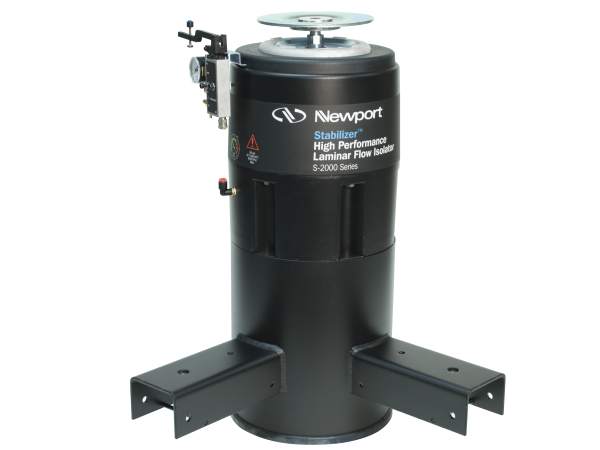

自调平高性能气动隔振器

普通会员
  • 产品/服务:

    型 号:S-2000A

    品 牌:美国Newport

    单 价:面议
    供货总量: 最小起订量:
    有效期至:长期有效 最后更新:2020-04-23
    发货期限:自买家付款之日起 3 天内发货
产品详情
 Stabilizer™混合腔设计

气动隔振器*重要的设计目标之一是降低其固有频率。 它与隔离器的柔性体积有关——体积越大,频率越低。不同于常规的柔性腔(其体积会影响固有频率)和阻尼腔设计不同,Newport获得专利的Stabilizer混合腔设计包含一个小尺寸的初始腔和一个第二个阻尼腔,整合为一个统一的混合腔。 由于大大减小了初始腔室的尺寸,因此它迫使隔振器将第二腔室作为柔性体积的一部分,这样便可以极大增加给定的包装尺寸下的柔性体积,同时大大降低了固有频率。

用于水平隔振的三线摆设计

S-2000出色的水平隔振是通过机械过滤系统实现的。与其他制造商的接触轴承表面相比,Newport引入了出现于耗能油中的零摩擦三线摆系统,消除了经常干扰高精度应用的摩擦,从而能够将振动隔离到更低的水平,并在受到干扰后实现高精度工作台重新定位。此外,S-2000设计具有专有的自定心功能,可以更好地确保隔离器对准并消除其他设计中可能发生的水平缩短。

层流技术提高阻尼效率

除了低固有频率,隔振器性能的另一个指标是阻尼效率。它与通过阻尼器的气流和压降成正比。与其他同类产品的单孔或细管设计相比,Newport 在隔振器设计中##引入了层流阻尼元件,大大提高了阻尼效率。连接两个腔室的层流盘在活塞运动和阻尼室气流之间形成更好的联系。这对于给定的活塞位移可以产生更高的阻尼力以获得更快、更有效的阻尼。它还降低了共振的放大率,并优化了隔振带宽和稳定时间。S-2000A 还使用定制的超软膜片来降低刚度,从而进一步提高垂直隔振性能。

高精度自动调平

我们的S-2000型气动隔振器具有自动调平功能,为整个光学平台系统提供精确、快速的调平,使其有别于其他气动隔振解决方案。Newport 的 IPV 系列调平阀有多种型号可供选择,包括广受欢迎的标准型号 IPV-S1(可重复性为 ±0.010 英寸 (0.25 mm)),以及用于实现更好的高频隔振的低增益型号,和用于实现更短重新调平时间的高增益型号(但是它对高频隔振的效果略有下降)。Newport 还提供高精度型号,用于实现优于 ±0.002 英寸的更高精度重新调平。单独的隔离器不包含调平阀。

1.3英寸范围高度调节

除了##的隔振设计,S-2000型气动隔振器还具有坚固、用户友好的机械设计,以提供更好的用户体验。Newport 是##在隔振器中提供 1.3 英寸高度调节补偿的制造商,可以轻松调平整个系统或对准单独平台。与其他同类产品在安装前使用垫片的解决方案相比,Newport 的设计使系统安装更便利。

S-2000隔离器的安全特性和附件

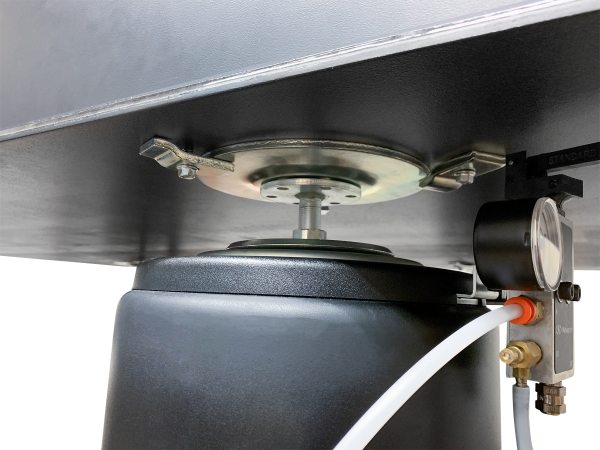

S-2000气动隔振器集成了独有的 SafeLock™ 光学平台安装夹,为隔振器与光学平台提供安全可靠的连接。SafeLock™安装夹通过插槽连接,便于安装。许多由SafeLock™保护的系统在加州和日本的地震中幸存了下来。

光学平台地震保护装置可作为平台配件使用。我们的地震保护设计能够承受与2012年IBC规定的地震加速度Ss=2.011, S1=0.786(例如,加州海沃德)相当或更低的地震荷载。地震保护设计符合2012年国际建筑规范(IBC)和2013年加州建筑规范(CBC)。

S-2000气动隔振腿套件

我们的隔振腿套件包括单独的隔振腿和配件,以及3个调平阀套件、压力表、高度调节扳手、1/4 NPT公头连接器和 S-2000 用户手册。通常,以四个隔振腿为一组来支撑光学平台。也可以使用六到八个隔振腿为一组,用来支撑有效载荷更高的桌面或更大的双平台面。

多型号拉杆法兰

可以在S-2000A气动隔振器的底部安装拉杆法兰。 拉杆法兰与我们的光学平台拉杆系统兼容。 光学平台支撑拉杆提高了光学平台的稳定性。 它们以套件形式提供,用于各种标准尺寸的光学平台,兼容于可移动的带脚轮平台。 我们还提供完整的光学平台及支撑系统,其中包含光学平台、隔振器、以及通过拉杆与隔离器连接的支撑架。

模块化支撑底座

S-2000A 隔振腿是安装在模块化支撑底座上的。通过更换的不同高度的支撑底座可以方便而经济地调节工作表面高度或者升级脚轮系统。只需订购新的 LLS-S2000 系列支撑底座,即可将您的隔振器改变到新的高度。例如,如果您目前的支腿高 28 英寸,并想要将其更改为 23.5 英寸,您可以订购 LLS-S2000-423.5 以将 4 条支腿的高度更改为 23.5 英寸。
